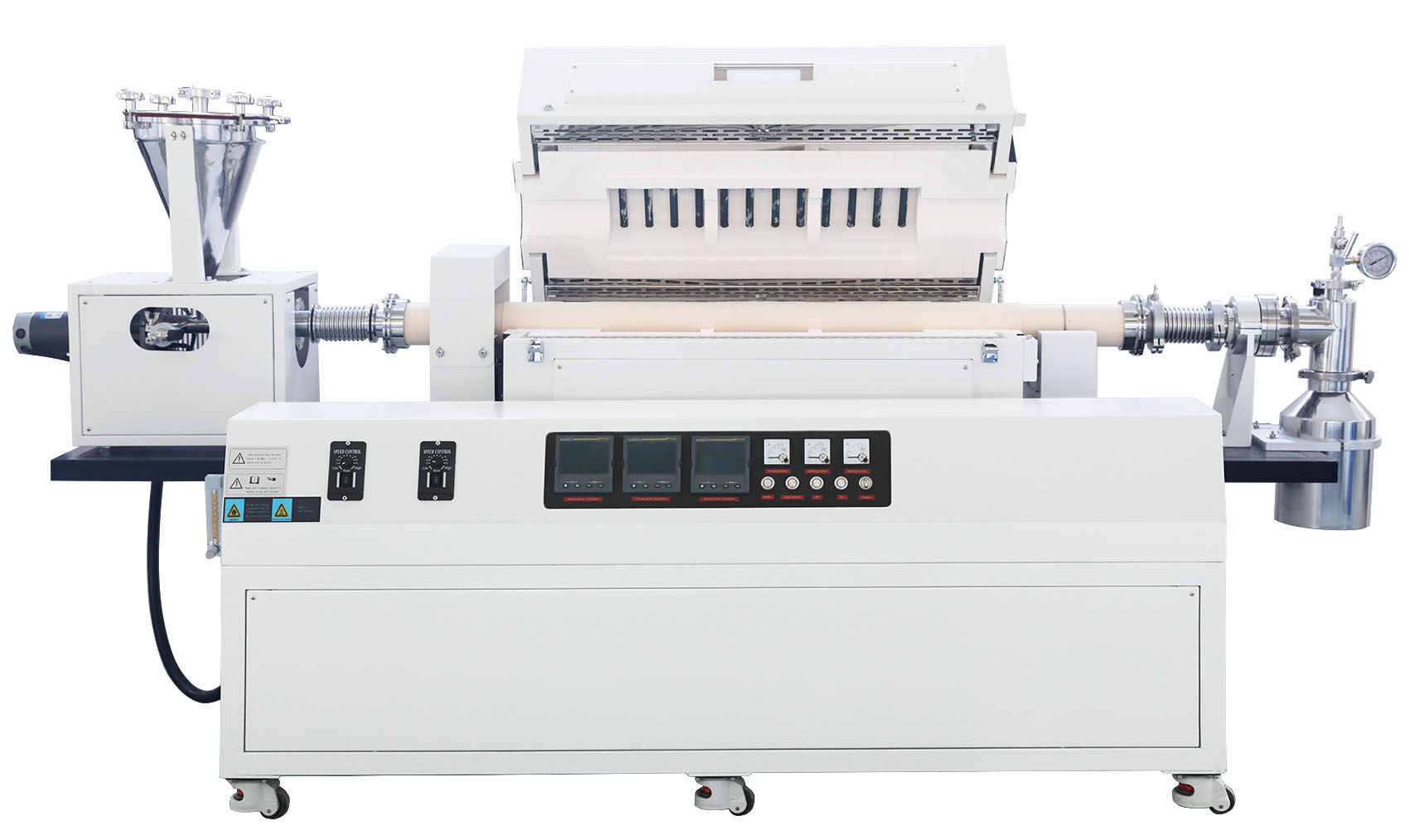

1、本設備主要有爐體、升降系統、機械傳動系統、進排氣系統等幾部分組成；

 2、爐體包括爐體框架、金屬爐管、耐火材料模塊、加熱元件、升降裝置等幾部分；

 3、異形310S不銹鋼爐管(或者客戶指定管材)，磁流體旋轉密封系統；

 4、配備自動進出料系統，不銹鋼螺旋進料機；

 5、雙層水冷罐保障燒結的物料快速冷卻，由閥門垂直連接的出料罐保障物料的快速無氧轉移；

 6、升降系統由爐體角度的調整由傾角儀控制，由限位開關控制抬升與下降角度；可隨時在任意角度停止；

 7、爐體傳動為鏈條式傳動，傳動系統由主傳動電機及減速機組、鏈條、大小鏈輪 、前托輪機構等組成。爐管轉速可根據需要在1～3轉/分內調節，可實現連續旋轉；

 8、旋轉爐體兩端均預留動靜過渡旋轉接頭，爐尾進氣端設有管路支架、不銹鋼管路、球閥等，物料煅燒時根據需要通入保護性氣體。爐門上的旋轉頭連接有球閥及寶塔嘴，可根據物料煅燒時 排氣量大小調節球閥的開度，控制氣體排出；

 9、控箱位于爐體下層框架內，空氣開關 、調功模塊等電器元件統一集成在電控箱內。控制器位于爐體正前方，通過對控制器面板的操作，可預制燒成曲線，全自控加熱，實現對加熱爐管的旋轉操作以及對加熱爐體的傾斜，以方便進出物料。
